游標卡尺的讀數計算

      主尺2格間距與游標1格間距相差=2-1.95=0.05(mm)

      0.05mm即為此種游標卡尺的最小讀數值。同理，也有用游標上的20格剛好等于主尺上的19mm，其讀數原理不變。

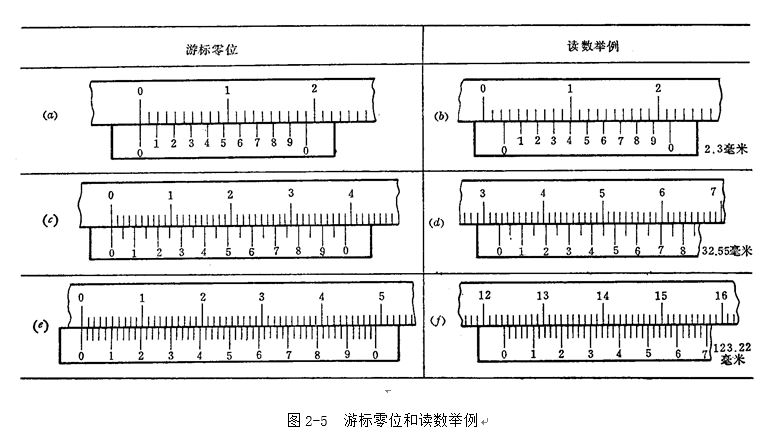

      在圖2―5(d)中，游標零線在32mm與33mm之間，游標上的第11格刻線與主尺刻線對準。所以，被測尺寸的整數部分為32mm，小數部分為11×0.05=0.55(mm)，被測尺寸為32+0.55=32.55(mm)。

      3  游標讀數值為0.02mm的游標卡尺
      圖2―5(e) 所示，主尺每小格1mm，當兩爪合并時，游標上的50格剛好等于主尺上的49mm，則游標每格間距=49mm÷50=0.98mm
      主尺每格間距與游標每格間距相差=1-0.98=0.02(mm)

      0.02mm即為此種游標卡尺的最小讀數值。
      在圖2―5(f)中，游標零線在123mm與124mm之間，游標上的11格刻線與主尺刻線對準。所以，被測尺寸的整數部分為123mm，小數部分為11×0.02=0.22(mm)，被測尺寸為123十0.22=123.22(mm)。
      我們希望直接從游標尺上讀出尺寸的小數部分，而不要通過上述的換算，為此，把游標的刻線次序數乘其讀數值所得的數值，標記在游標上，見圖2-5，這樣使讀數就方便了。
